Значения, границы и сообщения Online

На вкладке Variables представлены независимые переменные IV и контролируемые переменные CV. Используйте экран для сопоставления текущего состояния, расчетной цели и заданных диапазонов.

Таблица переменных

Поля Current и Target обозначают текущее и расчетное целевое значения. Oper. min/max — рабочие границы, Eng. min/max — инженерные. Loop относится к состоянию включения переменной в расчетную конфигурацию, а не является подтверждением записи в АСУТП.

На стенде просмотра Target может быть NaN, поскольку управляющий расчет не выполняется. Такое отображение нельзя трактовать как полученную стационарную цель. В рабочем экземпляре сопоставляйте данные с Last Run и сообщениями о расчете.

Графики и история

Кнопка с графиком открывает окно выбранной переменной. Проверяйте период, частоту и доступность истории. Время обновления web-страницы не равно времени исходного измерения. При изменении настройки сохраняйте сведения о старом значении и причине изменения.

Настройки

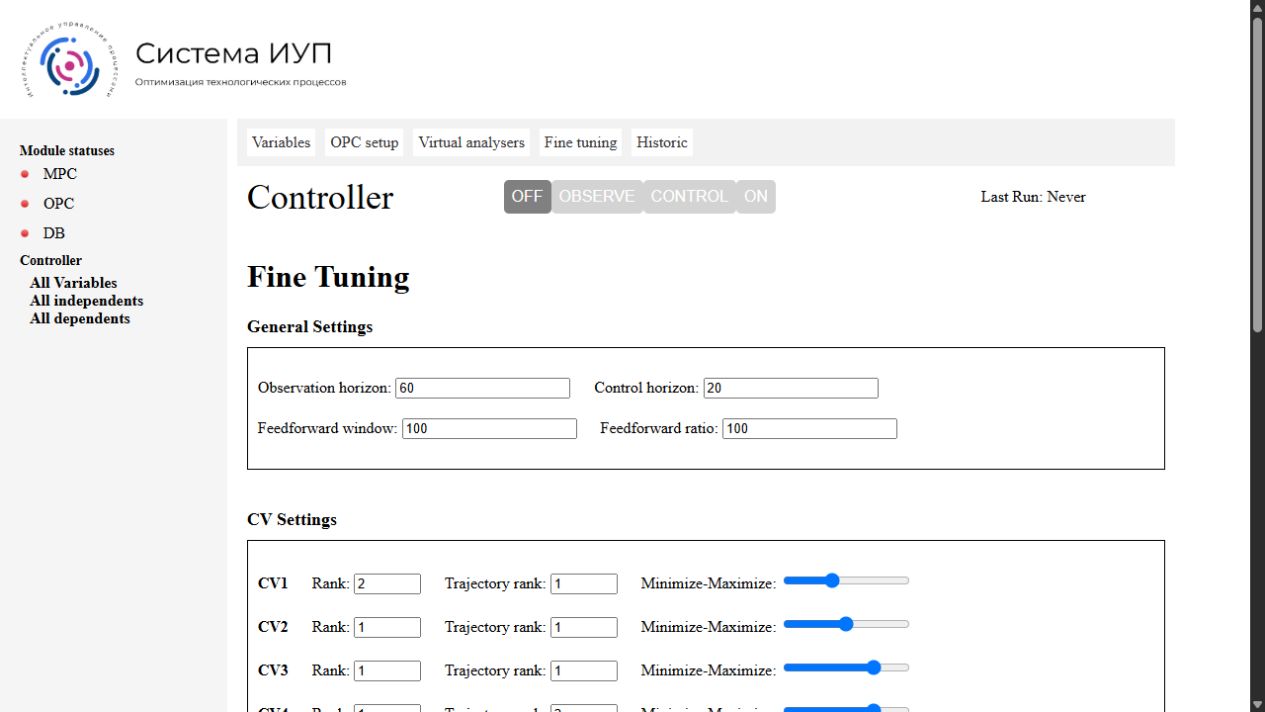

В Fine tuning доступны горизонты, feedforward и настройки CV/MV. Изменения должны выполняться по установленному порядку доступа. Наличие редактируемого поля в данной версии не означает реализованного разграничения ролей.

Изменение границ выполняется через соответствующие ячейки таблицы. Перед изменением проверьте единицы, направление границы и совместимость с другими ограничениями. Повторно прочитайте значение после сохранения; сообщение об успешном запросе не заменяет анализа поведения.

Сообщения

Область Messages показывает сообщения текущей работы. Это не защищенный журнал действий и не архив всех событий. При анализе проблемы сохраняйте время, состояние, текст ошибки и состав конфигурации отдельно. Для систематической проверки перейдите к мониторингу контроллера.
