Интерфейс и состояния Online
Web-интерфейс Online предназначен для просмотра переменных, состояния расчетного модуля, соединения и настроек. Адрес и порт рабочего экземпляра предоставляет ответственный за развертывание.
Открытие

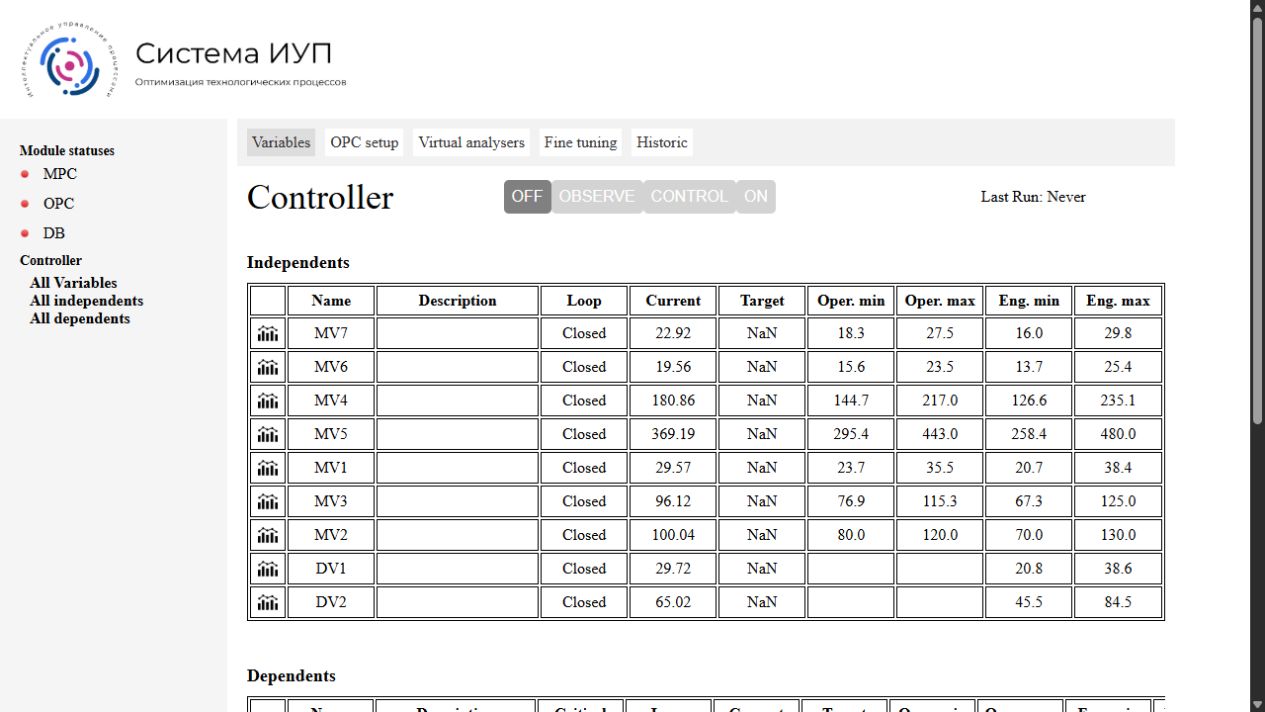

Откройте согласованный адрес в браузере. Основные разделы текущего интерфейса: Variables, OPC setup, Virtual analysers, Fine tuning, Historic. Часть подписей остается на английском; в руководстве используются реальные названия вкладок.
Стенд просмотра снимка данных DemoProject. OPC не подключен, управляющие циклы и запись отключены. Значения Target могут быть NaN, Last Run — Never: расчет на этом стенде не запускался.
Состояния
| Состояние | Смысл |
|---|---|
| DISCONNECTED | Соединение, необходимое для работы, отсутствует |
| READY | Подготовлен к работе; расчетные воздействия не выдаются |
| OBSERVING | Предусмотрен расчет без выдачи воздействий |
| CONTROLLING | Предусмотрен расчет и запись управляющих значений |
| OPTIMISING | Отдельное состояние интерфейса; в проверенной версии расчет совпадает с CONTROLLING |
| ERROR | Ошибка данных, подготовки или расчета |
Кнопки OFF, OBSERVE, CONTROL, ON запрашивают соответствующий режим. Подтверждение нажатия не заменяет проверки фактического статуса. В данной инструкции смена режимов с выдачей воздействий не рассматривается как разрешенная операция на реальной установке.
Проверка перед наблюдением
Сопоставьте имя конфигурации, состав переменных, границы и источник данных с переданным файлом. Проверьте соединение, доступность истории и отсутствие ошибок. Для локального ознакомления достаточно открытого стенда без включения управления.
В режиме наблюдения на рабочем испытательном стенде должны обновляться время последнего расчета и расчетные результаты при отсутствии записи. Это нужно подтвердить отдельно для развернутой версии, а не по наличию кнопки в браузере.
