Подготовка конфигурации для Online
Экспорт переносит мастер-модель, переменные и настройки в файл, который читает Online. На этом экране не устанавливается соединение с реальной АСУТП и не подтверждается корректность выдачи уставок.
Действия
- Откройте Деплоймент в дереве.
- Выберите сохраненную конфигурацию и нажмите Запустить деплоймент.
- Укажите имя экспорта и параметры OPC-сервера.
- Назначьте исходным переменным теги и при необходимости отдельные пространства имен.
- Проверьте дополнительные исходные переменные, необходимые формулам и IQ.
- Нажмите Экспортировать.

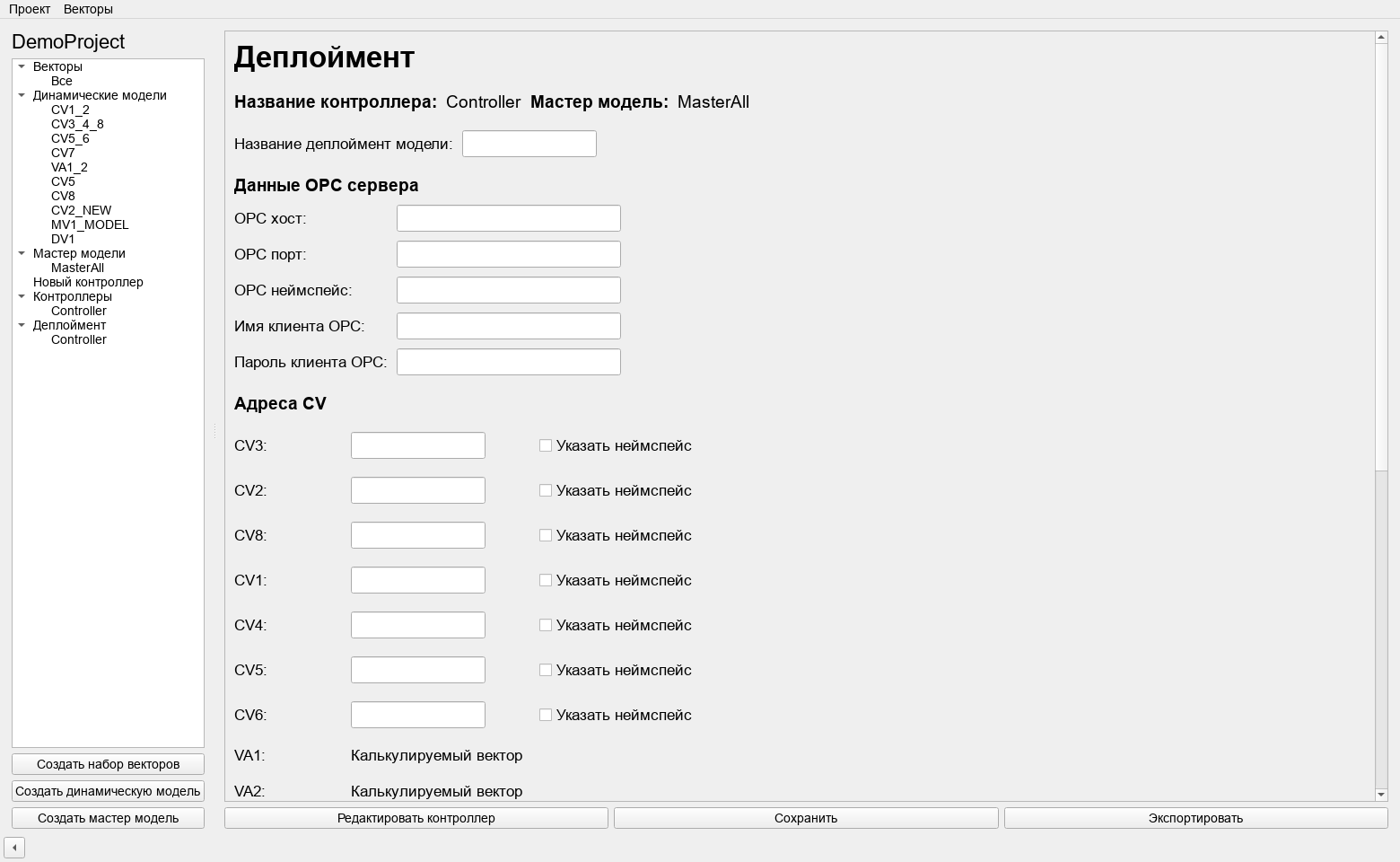

Форма экспорта на копии проекта. Для рабочей конфигурации используйте согласованную карту сигналов.
Результат
JSON сохраняется в projects/<проект>/deployment_models/<имя>.json. Корневой элемент — список с одним объектом конфигурации. Он содержит состав переменных, кривые связей, настройки контроллера и расчетные выражения. Этот файл отличается от ZIP-архива всего Offline-проекта.
Проверьте состав CV/MV/DV, длины кривых, границы и зависимости расчетных переменных. Сохраните рядом сведения о версии проекта и дате проверки. Полный контрольный список помогает не пропустить существенные поля.
Передача
Передайте файл ответственному за локальный стенд или развертывание Online принятым способом. Реквизиты OPC могут храниться в нем открыто: не помещайте рабочие пароли в общедоступную документацию и снимки экрана.
В проверенной реализации отдельные адреса записи уставок не используются завершенным путем записи Online. Перед подключением к реальному контуру необходима самостоятельная проверка write-path, разрешений каскада и защитного взаимодействия. Наличие экспортированного JSON не означает разрешение включения управления.
Для знакомства с интерфейсом используйте раздел Online.
