Формирование мастер-модели
Мастер-модель собирает выбранные связи из одной или нескольких динамических моделей. Она определяет взаимосвязи, которые будут использоваться контроллером в прогнозе и стационарном расчете.
Создание
- Нажмите Создать мастер модель.
- Задайте имя и описание назначения.
- Проверьте горизонт и сохраните объект.
- Откройте исходную динамическую модель.
- Выделите требуемые ячейки, нажмите правой кнопкой и выберите Добавить в мастер с именем целевой модели.
Проверка матрицы

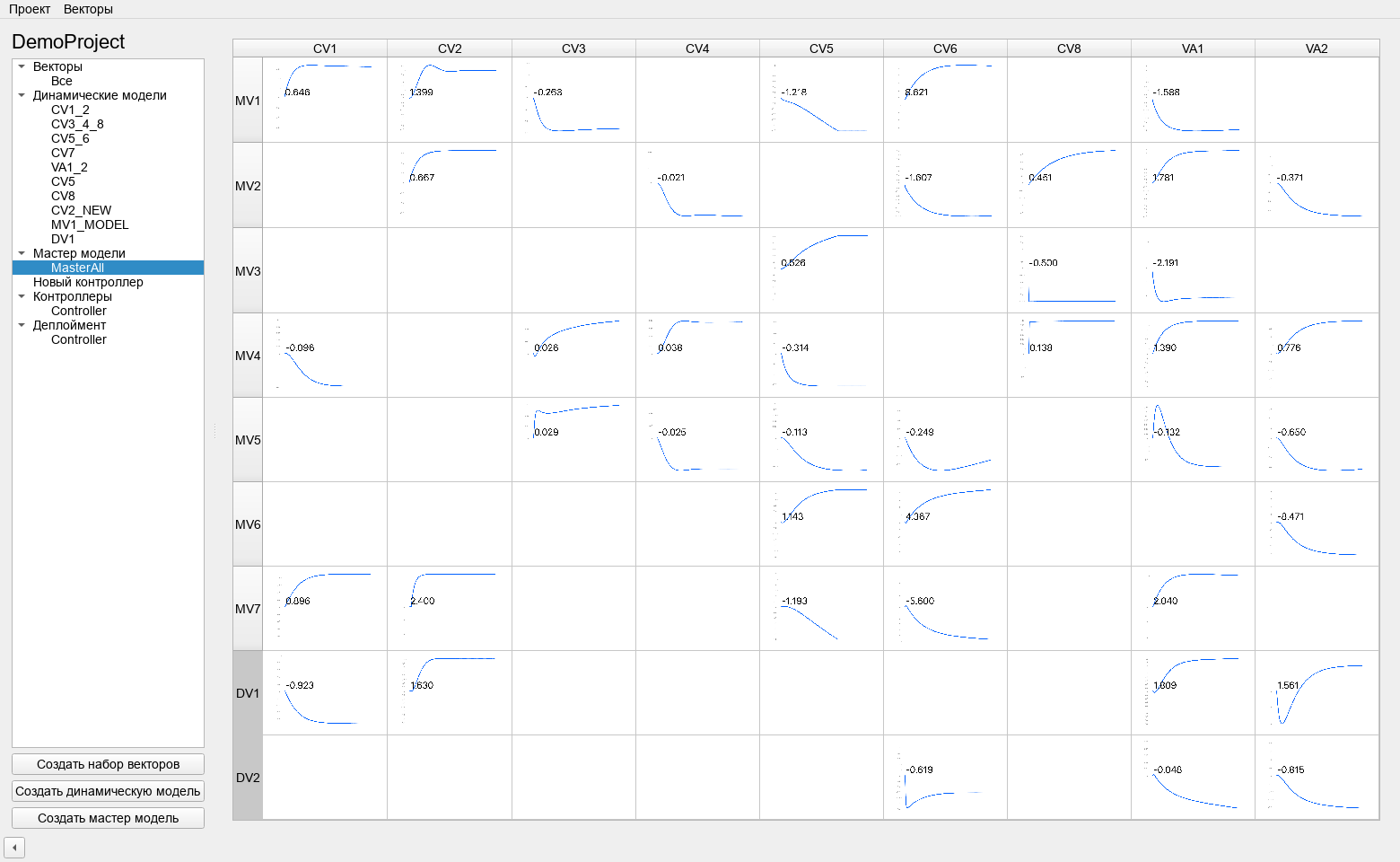

Откройте мастер-модель в дереве. Проверьте полный состав CV, MV и DV, отсутствие случайно добавленных связей и наличие существенных влияний. Сверьте знак и конечное усиление каждой связи с исходной моделью. Отсутствующая ячейка означает отсутствие заданного влияния; это должно быть осмысленным решением.
Объединение связей не гарантирует правильность модели всей установки. Входы должны соответствовать одному принятому смыслу переменных, единицам, частоте и режиму. Контроллер не исправляет ошибочную структуру только подбором приоритетов.
Операции
Контекстное меню позволяет увеличить отдельную характеристику, изменить порядок строк/столбцов, скопировать коэффициенты, открыть редактор или удалить связь. Перестановка строк удобна для чтения матрицы; она не меняет физический смысл переменной.
Перед удалением проверьте, остается ли у CV достаточное управление и как это повлияет на другие CV с общими MV. Пустая модель не готова к настройке контроллера.
Ожидаемый результат
Сохранена именованная мастер-модель с проверенными связями и описанием назначения. Для изменения формы связи перейдите к редактору кейса, затем настройте контроллер.
