Знакомство с ИУП

ИУП — среда подготовки и исполнения многопараметрического управления на основе прогнозирующих моделей. Инженер использует историю технологических переменных, строит модели, настраивает контроллер и проверяет его поведение перед подготовкой конфигурации для Online.

Это руководство по эксплуатации и инженерная инструкция. Оно сопровождает полный путь от исходных данных до обслуживания решения. Начать знакомство можно с готового проекта; для самостоятельной работы перейдите к запуску приложения.

Основные возможности​

  • Загрузка технологических и лабораторных данных, создание наборов, анализ трендов и исключение отдельных интервалов.
  • Расчет переменных по формулам и разработка виртуальных анализаторов на основе линейной регрессии.
  • Идентификация динамических связей методами FIR и Subspace.
  • Сборка мастер-модели, редактирование переходных характеристик и настройка многопараметрического контроллера.
  • Симуляция поведения контроллера на модели и экспорт конфигурации.
  • Просмотр состояния, значений и настроек в web-интерфейсе Online.

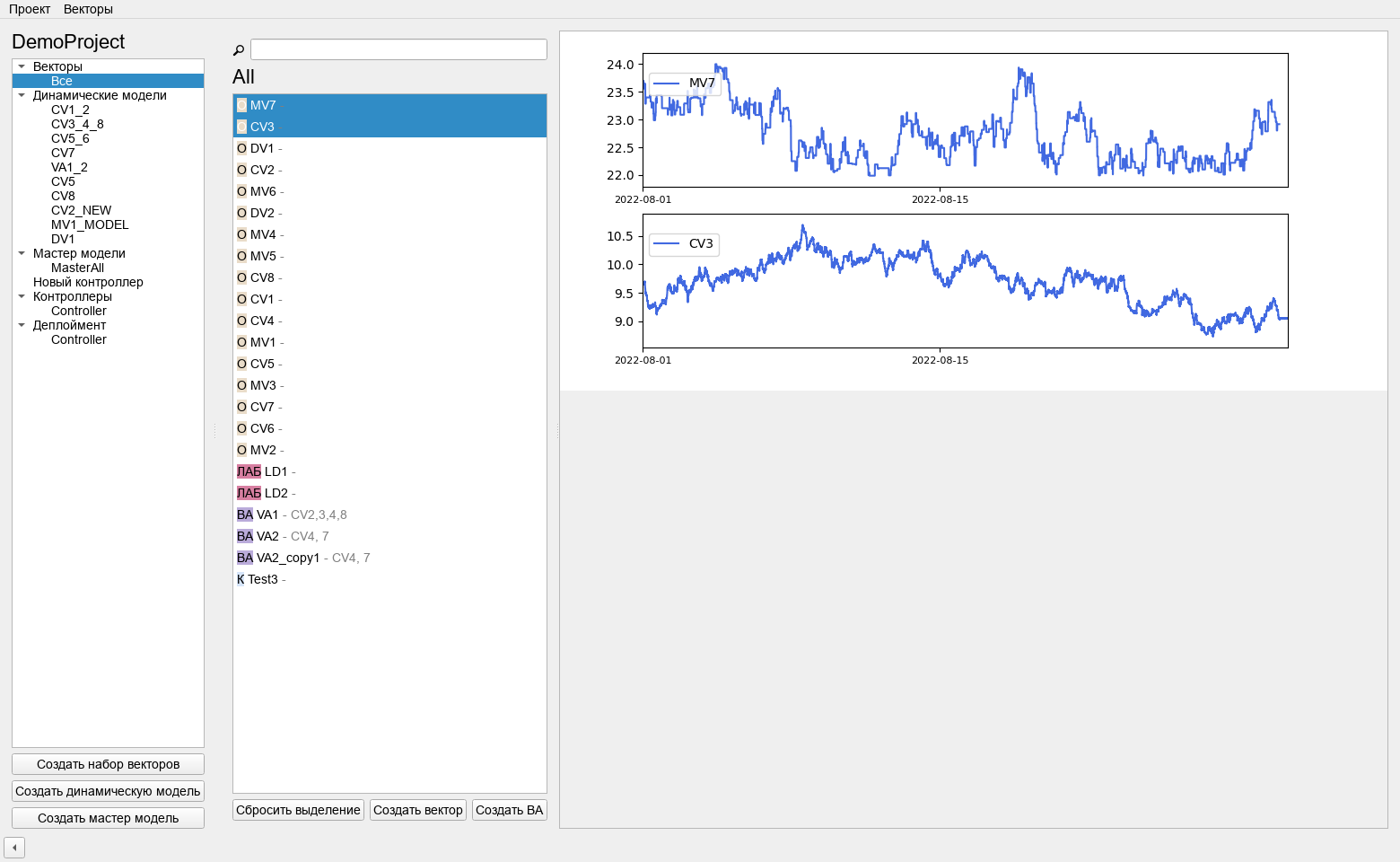

Окно ИУП Offline с демонстрационным проектом Дерево проекта, список переменных и графики в инженерной среде Offline. Нажмите на изображение для увеличения.

Offline и Online​

Offline — инженерная среда. Здесь создают и сопровождают модели и конфигурации. Online — модуль исполнения: он получает текущие данные, вызывает расчет и предоставляет web-интерфейс. Передача конфигурации между ними выполняется файлом JSON.

Путь данных и конфигурации в ИУП

Понятия​

CV — контролируемая переменная: показатель, который требуется поддерживать в заданной области. MV — манипулирующая переменная: воздействие, которое контроллер может изменять. DV — наблюдаемая переменная: измеряемое возмущение, которое учитывается в прогнозе, но не назначается контроллером.

IQ — виртуальный анализатор. В интерфейсе используются надписи «ВА» и «Создать ВА». Это расчет показателя, например качества продукции, по доступным измерениям. IQ может использоваться как CV. IV объединяет входы динамической модели — MV и DV.

Динамическая модель описывает влияние входов на CV. Отдельная связь называется кейсом. Мастер-модель объединяет выбранные связи, а конфигурация контроллера дополняет ее горизонтами, границами и настройками управления. Подробные определения собраны в словаре.

Область применения руководства​

Иллюстрации Offline получены на копии DemoProject из проверяемой версии приложения. Числа демонстрационного примера не являются рекомендациями для другой установки. Симуляция показывает поведение на используемой модели; перенос конфигурации в реальный контур требует проверки интеграции и разрешений управления.

Далее: экономический эффект СУУТП и рабочий процесс.
