Анализ и корректировка отдельной связи
Редактор кейса изменяет переходный отклик связи «MV/DV → CV». Если CV является виртуальным анализатором, редактируется влияние на его расчетное значение, а не формула самого IQ.
Открытие

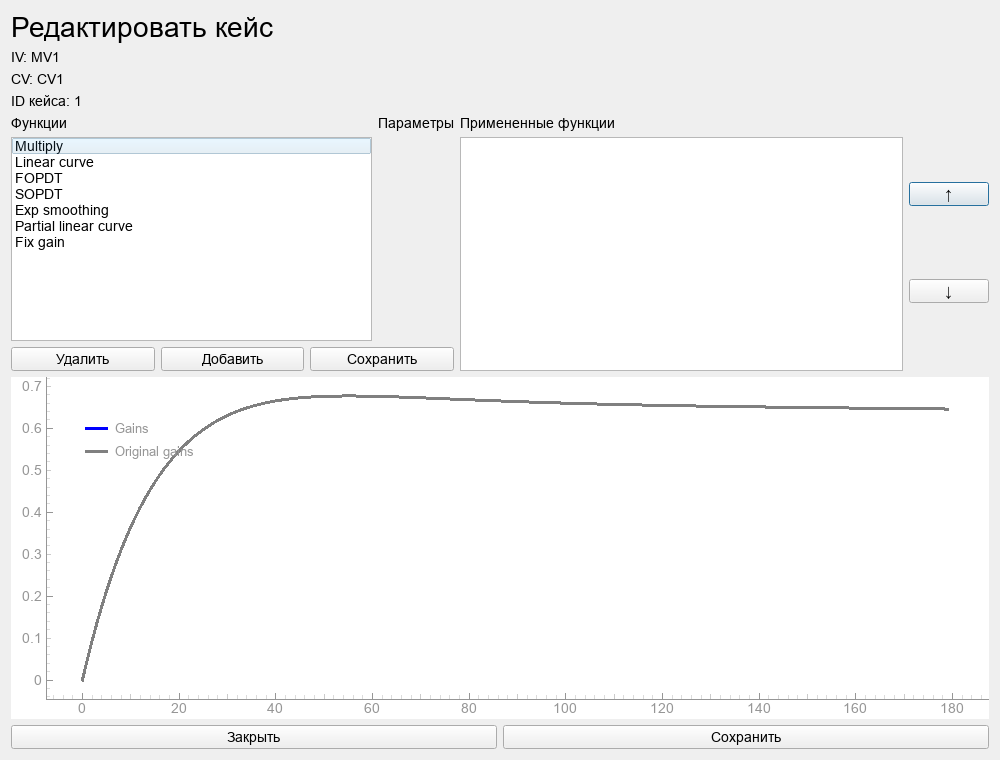

В матрице мастер-модели нажмите правой кнопкой на нужную ячейку и выберите Редактировать кейс. Проверьте имена входа и выхода в заголовке. Рядом с исходной кривой отображается результат выбранных преобразований.
Действия
- Оцените исходную кривую и сформулируйте причину коррекции.
- Выберите преобразование в списке функций.
- Укажите параметры и добавьте преобразование.
- При нескольких функциях проверьте их порядок: последующая применяется к уже измененному результату.
- Сравните кривые и сохраните кейс.
Доступные подходы
Multiply меняет масштаб усиления. FOPDT задает звено первого порядка с постоянной времени, задержкой и конечным усилением. SOPDT дополнительно задает характер переходного процесса через коэффициент затухания. Также доступны линейные участки, сглаживание и фиксация конечного участка.
Время задается в принятых для Offline минутных отсчетах. Проверяйте, что кривая успевает отработать существенную динамику до конца горизонта и не содержит непреднамеренных скачков из-за сочетания функций.
Пояснение результата
Измененная характеристика будет участвовать и в прогнозе, и в определении стационарного влияния. Поэтому коррекция последней точки может изменить стационарную цель даже при похожем начале кривой. После сохранения повторите симуляцию и запишите, какие связи изменены и почему.
Не трактуйте ручную форму как автоматически подтвержденную модель процесса. Если приходится менять много связей, вернитесь к данным и идентификации.
